수분감시기

수분감시기

특허출원 의장등록 제 30-2000-0027269 호 실용신안 제 0218880 호

1. 제품명

WATECTOR(수분 감시기: Water Detector)

2. 용 도

1) 사용유의 열화 육안판정
2) 사용유 중 자유 수(free water) 분리 배출
3) 수분의 침투 감시
4) 설비의 부품 중 Cooler, Breather의 기능손상과성능 판정
5) 설비의 Sealing 불량과 균열신속 판단

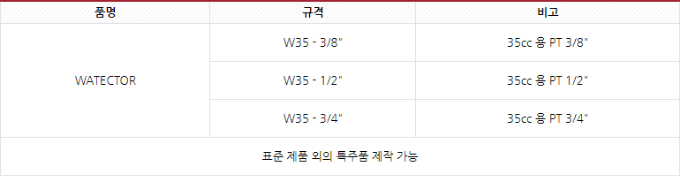

3. 품명 및 규격

4. 본 제품의 특장점

1) 수입품 보다 월등히 저렴한 가격(수입품의 40%)
2) 배출구를 Spring Type에서 Screw Type으로 독창적으로 개조, 수입품에 비하여 아 래의 문제점을 개선

① Spring의 고장
② Seal 불량 위험
③ 열충격 시험(-20 ~ 80℃)을 통한 내구성 test
④ 30 bar 압력 test를 통한 기밀 및 내압강도 유지
⑤ 자유수의 발생량을 육안으로 식별하여 오염관리에 적합

3) 캡 접합부를 기존의 접착제 방식에서 고주파 융착(분자상태로 결합) 방식으로 개 선하여 30 bar의 압력테스트를 합격한 제품으로서 공압(7 bar내외)에서도 충분 하게 사용 가능함.

5. 설치장소

1) Reservoir Tank Drain Cock
2) Cooler 하부 Drain Cock
3) 중요윤활 B/R 하부 Drain Cock
4) 감속기의 Drain Cock 등

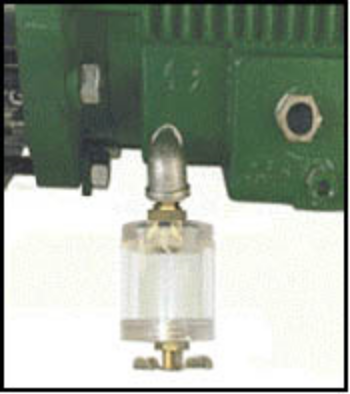

본 그림은 공장에서 대형 펌프의 베어링에 수분 침투 여부를 감시하기 위하여, 워텍터을 부착한 사진으로, 미국에서는 설비의 수분침투를 감시하기 위하여 기름저장 탱크, 쿨러 하부, 감속기 하부, 중요 베어링의 하부에 전부 설치 한다.

※ 수분 1% 함유시 베어링 수명 1/10로 감소 (출처 : SKF)




Watector

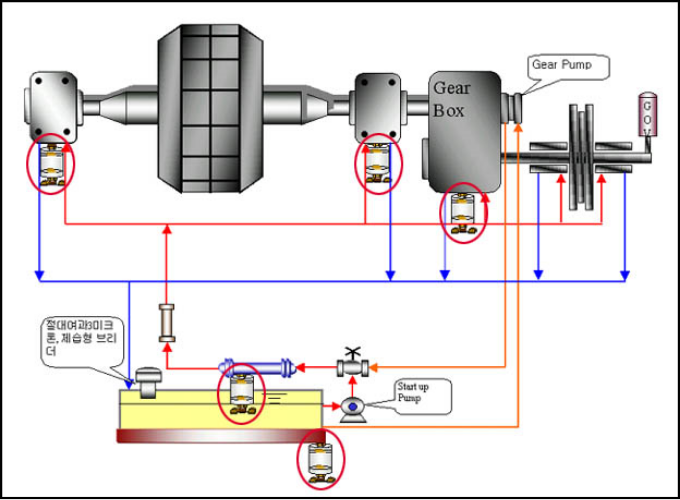

워텍터 적용 위치 사례
